一、项目背景概述

序号

设备名称

单位

数量

1

操作台


2

管理主机


3

显示器


4

视频显示器


5

智能库房管理系统软件


6

温湿度传感器


7

烟雾传感器


8

空调控制器


9

网络高清球机


10

智能工器具识别装置


11

RFID读写器


12

RFID发卡器


13

RFID标签


14

RFID标签


15

实时语音模块


16

硬盘录像机


17

监控硬盘


18

交换机


19

智能环境控制箱


20

警灯


21

货架


22

安装调试


23

安全工具柜


二、技术规范和标准

1)GB/T18037-2000《带电作业工具基本技术要求与设计导则》

2)《国家电网公司电力安全工作规程(电力线路部分)》

3)《国家电网公司电力安全工作规程(变电站和发电厂电气部分)》

4)DL/T974-2005 《带电作业用工具库房》

5)GB6162《静态继电器及保护装置的电气干扰试验》

6)GB7261《继电器及保护装置基本试验方法》

7)GB9631《计算机场地安全要求》

三、通用要求

系统整体应以智能分布控制技术、智能神经传感网络技术及RFID信息管理为核心,以嵌入式工业计算机为系统基层监控中心,工控机外加工业液晶屏做人机对话平台;集成化湿度传感器、温度传感器、电量采集器、越限报警器及各种状态量采集器做输入设备;自组网无线控制量输出模块及接触器等做输出装置;工业除湿机、PTC热风机、红外测控空调、越限控制通风装置为温、湿度调节设备;语音、短信、蜂鸣器及指示灯等组成报警输出系统;RFID无障碍工器具识别管理单元为工具管理终端,综合构成标准化智能工具库房。

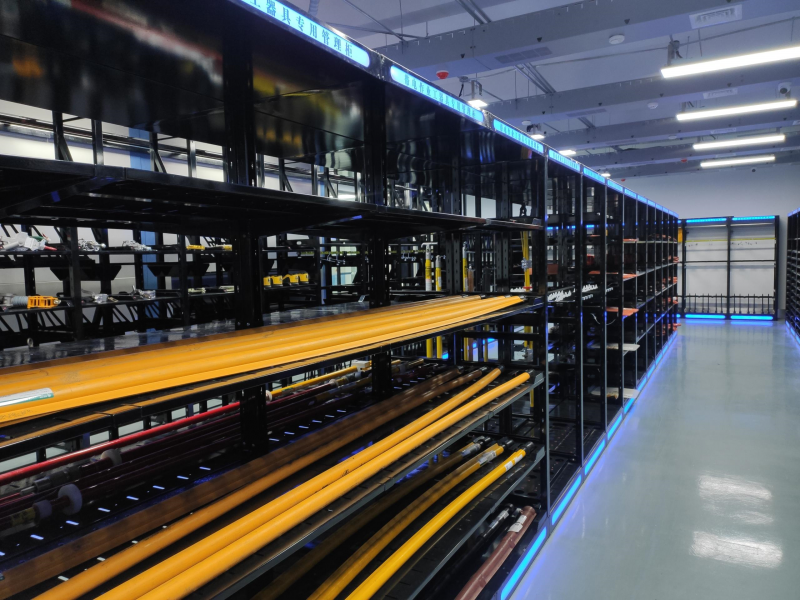

存放设施设计

l 工器具存放架采用不锈钢等防锈蚀材料制作。工器具存放架考虑承重要求,并便于存取,内部采用多层式存放架。

l 工器具存放架装设塑钢门,柜门采用钢化玻璃,便于观察。柜门为推拉式,两侧都可开启。

l 为便于通风,工器具存放架顶部、底部及背面不封闭。

l 工器具存放架数量及摆放位置充分考虑绝缘工具、一般防护工具、安全围栏和标示牌分区存放的需求,做到设置合理。

l 硬质绝缘工器具存放要求:硬质绝缘工具中的硬梯、平梯、挂梯、升降梯、托瓶架等应采用水平存放,每层间隔30cm以上,最低层对地面高度不得小于15cm,同时应考虑承重要求,应便于存取。绝缘操作杆、吊拉支杆等的存放设施应采用垂直吊挂的排列,合理分配每个杆件相距与每排相距。当杆件较长、不便于垂直吊挂时,应采用水平抽屉式式存放。

l 软质绝缘工具存放要求:绝缘绳索、软梯的存放设施应采用垂直吊挂的构架。绝缘绳索挂钩的间距为20cm~25cm,绳索下端距地面不得小于30cm。

l 检测仪器存放要求:验电器、相位检测仪、分布电压测试仪、绝缘子检测仪、干湿温度仪、风速仪、兆欧表等检测用具应分件摆放,防止碰撞,应采用多层水平不锈钢构平面存放。

l 绝缘防护用具存放要求:绝缘防护用具,如:绝缘服、绝缘袖套、绝缘披肩、绝缘手套、绝缘靴等应注意防止阳光直射或存放在人造热源附近,尤其要避免直接碰触尖锐物体,造成刺破或划伤。绝缘服等工具应采用挂方式,绝缘手套与绝缘靴设有专业支撑架,绝缘靴应倒插,提高除湿效率

l 屏蔽用具存放要求:屏蔽用具如屏蔽服、导电手套、导电袜、导电鞋、屏蔽面罩等应置放在多层式构架上。屏蔽服应采用挂方式。

1、环境测控系统设计

1.1、湿度控制标准

l 库房内空气相对湿度应不大于60%。

l 为了保证湿度测量的可靠性,在库房的每个房间内安装两个湿度传感器。

1.2、湿度控制标准

l 带电作业工具及防护用具应根据工具类型分区存放,各存放区可有不同的温度要求。

l 硬质绝缘工具、软质绝缘工具、检测工具、屏蔽用具的存放区,温度宜控制在5℃~40℃内;配电带电作业用绝缘遮蔽用具、绝缘防护用具的存放区的温度,宜控制在10℃~21℃之间;金属工具的存放不做温度要求。

l 另外,考虑到冬天室内外温差大,工具入库时易出现凝露问题,库房温度根据环境温度的变化在一定范围内调控。

l 为保证温度测量的可靠性,在库房的每个房间内安装两个温度传感器;为比较室内外温差,库房控制系统在室外安装一个温度传感器。

1.1.3、环境自动测控系统

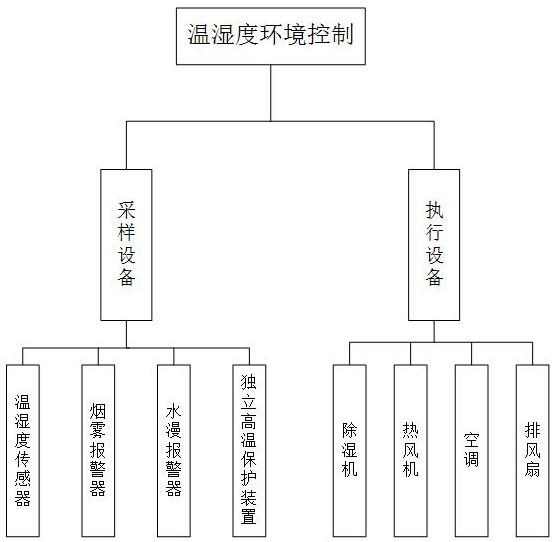

1) 系统基本组成

系统充分采用智能分布控制、智能神经传感网络,硬件平台以嵌入式工业计算机为系统基层监控中心,工控机及工业液晶屏做人机对话平台;湿度传感器、温度传感器、电量采集器、越限报警器及各种状态量采集器做输入设备;自组网无线信号交换模块作为系统信息交换通道,控制量输出模块及接触器等做输出装置;拨号语言报警、蜂鸣器及指示灯等组成报警输出系统,在(前置控制计算机)Linux操作系统及环境测控软件、(后台机)Windows操作系统、Office套件、后台WEB发布、视频监控、短信报警等专业软件的支持下,实现实时测量、数据采集、数据处理、设备控制、人机对话等基本功能。

2) 系统具体功能

l 前置机采用工业嵌入式主机(Linux平台)实现系统数据采集及系统控制,可执行系统最基本的功能,如保护、测量、控制等,按设定控制规则投切适当的加热机、除湿机、通风机,控制规则应灵活多样。

l 后台工作站采用工控机(Windows平台)进行复杂数据处理及人机对话,能与内部局域网联网,支持通过局域网查询库房温湿度、工器具库存品种、数量、规格,领用和试验情况。

l 系统具有优秀的防病毒特性,支持Watchdog timer及系统映射技术,程序跑飞或系统瘫痪后可迅速自行恢复,杜绝系统死机,保障系统的稳定性及可靠性。

l 手动/自动控制器有手动和自动切换开关,可实现手动或自动控制。

l 在烟雾和高温报警状况下,可自动切断加热、除湿、空调等设备控制电源,并强制开启通风装置。

1.1.4、除湿设施

库房内装设工业除湿设备,可无线智能控制。除湿量按库房空间体积的大小来选择,按(0.13~0.2)L/ D﹒m3配置。在上述地区中,对湿度相对较高的区域,除湿机按上限选配。

1.1.5、辅助加热设施

库房内装设PnP式热风循环加热设备,加热功率按库房空间体积的大小来选择,根据温度环境按(15~30)W/ m3 选配,北方地区可适当增大加热功率。

加热设备库房内均匀分散安装,加热设备风口距工器具表面距离不少于20cm,设备内部风机应设有高温预警及延时保护装置。

1.1.6、通风设施

库房内装设通风设备,风量按每平方米(1~2)m³/h选配。吸顶式排风机安装在吊顶上,轴流式排风机安装在库房内净高度 2/3~4/5 高度的墙面上。

出风口设置百叶窗或铁丝窗,进风口设置过滤网。

1.1.7、报警设施

库房设有温度超限保护装置、烟雾报警、室外报警器等报警设施。当库房温度超过50℃时温度超限保护装置应该能自动切断加热电源并启动室外报警器;要求温度超限保护装置在控制系统失灵时也应能正常启动,当库房内产生烟雾时,烟雾报警器和室外报警器应能自动报警。

1.1.8、环境测控软件

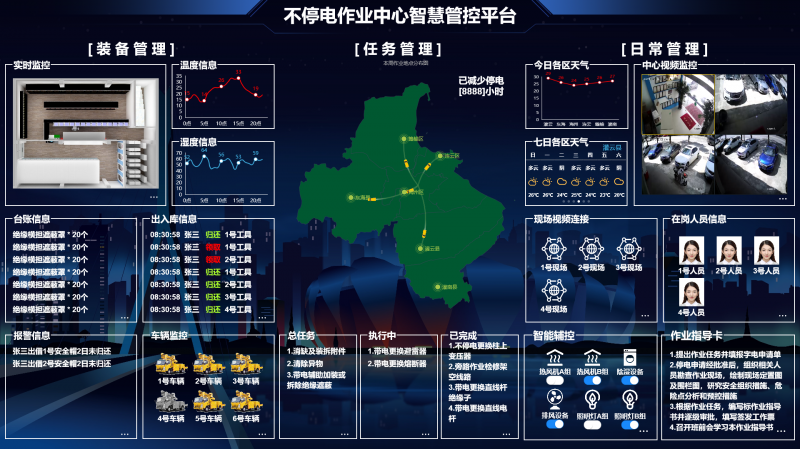

环境测控系统应采用嵌入式平台开发,可提供一般的标准界面或根据客户特殊需要定制界面软件面。标准界面可实现功能有图形、列表方式,向用户直观的显示各库房的实时状态、各监测点的温度、湿度值,温度实时显示、实时曲线、历史曲线、上下限报警及多种报表打印。该程序使用当前该库房内各设备的运作状态,及提供报警功能。

浮动于右下方的为快捷工具条。方便用户进行常用的操作。中间区域列出的是监视库房状态指示。分别用不同颜色的指示灯表示库房的不同状态。当库房出现异常情况时,红灯闪烁,正常情况为蓝灯指示状态。表现醒目。用户很远就可对库房的情况一目了然。通过双击对应的库房区域就可进入相应的库房环境数据显示窗口。

在数据列表中当点击相应的温度、湿度值,将会弹出该测点的历史曲线图查询窗口。

历史数据曲线以红色和绿色进行显示,颜色对比明显。用鼠标框选数据显示区域可对框选区域进行放大显示。方便用户仔细查看数据。点击时间选择框,弹出时间选择框,可进行不同日期的历史数据查询。在这里提供两条数据曲线,方便用户将不同日期的数据进行比较。同时可查看查询当天数据的最大值、最小值,平均值及详细的数据列表信息。

2、智能工器具管理系统

2.1、管理目标

1、利用完善的工器具报废清单数据编制和审核采购计划;

2、制订安全工器具编码规则确保编码的唯一性及完善性;

3、利用网络数据服务及配套系统软件强化档案管理手段;

4、采用试验信息管理模块确保工器具的试验手段;

5、采用最新RFID-GEN2技术保证工具识别快捷且准确;

6、利用RFID技术及系统软件功能强化工具领用归还制度;

7、利用系统软件功能来强化工器具试验周期的管理制度;

8、利用系统软件功能来强化工器具台帐资料的管理制度;

9、利用系统软件功能来简化保证统计的正确性和完备性;

10、利用系统软件功能来保证报废手续的正确性和完备性;

11、具备工作票流程管理接口;可根据电子工作票内容规范工具的出入库管理。

2.2、工器具管理功能

1、采取射频识别即电子标签技术,支持工器具智能全寿命周期管理。能通过射频信号自动识别目标对象并获取相关数据,识别工作无须人工干预,并可同时识别多个电子标签。

2、电力标签与工器具一一对应,便于粘贴及安置,粘贴应牢固,同时还具备良好的耐磨、防水性能,在各种作业工况下不发生脱落及损坏。

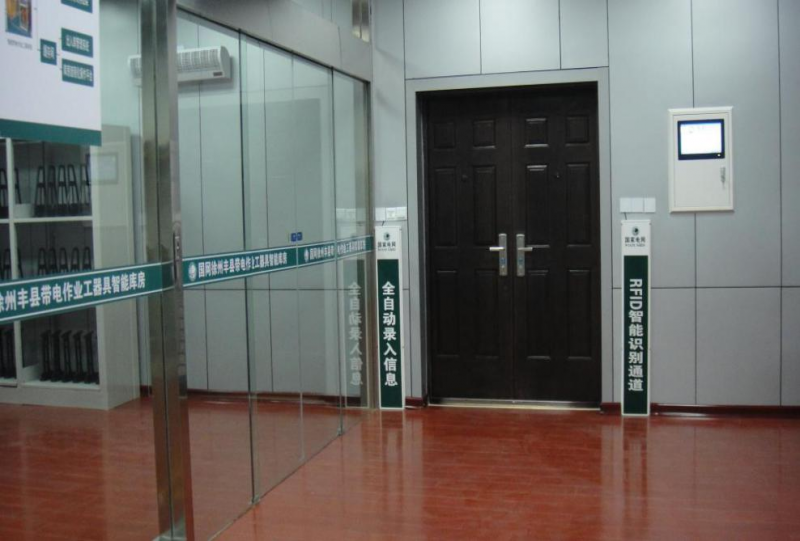

3、电子标签识别单元安装于库房内或库房入口顶处,能实现电子标签的远距离(不小于1.5m)读写功能,安全工器具存放区与电子标签识别单元保持2m及以上距离,防止误识别。

4、能实现工器具进出自动识别、进出自动记录、自动生成电子台帐、试验到期智能提醒、试验过期智能报警、试验不合格或使用期限到期报废、使用信息统计等功能。

5、能通过硬件准确、可靠的识别记录人员进出情况,能实现人员权限进出识别,自动生成领用、归还记录,并能自动对异常情况进行记录。

6、能实现与生产MIS系统实现无缝对接,可直接与生产MIS系统进行双向数据交换,并可根据生产MIS信息对工器具进出信息进行智能管理。

7、班组可通过办公网络或MIS系统传送安全工器具使用计划表,库房管理终端可自动生产工器具出入库清单,安全工器具出入库时,其上粘贴或挂牌的电子标签信息能被识别单元自动捕获,由系统根据安全工器具出入库清单进行自动核实出入库信息并登记。

8、支持在生产MIS平台基础上由若干个站所管理终端、若干台系统工作站、企业局域网、系统数据服务器等构成工器具全生命周期管理信息系统。

9、具备电子工作票识别功能,在拿取工具进出库时,根据电子工作票上的信息进行比对,如果出现拿取工具数量不符合、工具类型不符合、拿取人员不符合等情况,则发出警告。
