一、方案背景

随着企业的生产规模不断扩大，工厂员工及业务量的增加，在安全和生产管理方面暴露出的问题越来越多，这就需要一套先进、科学、实用、性能稳定可靠的安全防范监控系统来实现，更好的保护财产及工厂的安全。

二、需求分析

2.1人员车辆管理需求

工厂除了员工及员工车辆，还会有送货拉货、客户等外来车辆和人员，人员及车辆结构复杂，出入、停车管理难度较大。

2.2人员与门禁管理方式落后

工厂不同部门和员工不同职级间所能到达的区域权限不同，部分工厂存在危险区域，非专业人员不能进入，对进入权限有要求，传统人力防范极有可能出现纰漏，安全防范效果较差。

2.3重点区域监控

工厂传统视频监控设备落后，一些含腐蚀性气体液体区域监控设备容易损坏，维护成本高，容易造成安全隐患。

三、系统设计

集光安防凭借健全的产品体系及监控行业经验和创新，结合工厂及园区对于安防的多样化需求，围绕“高效率、低成本、安全可靠、节省人力、易于管理”几个方面，为企业量身定做具有特色的解决方案。

3.1整体架构

视频监控系统、人员通道系统、车辆管理系统、门禁系统等几个子系统组成。依托工厂局域网，进行数据交互和集中管控。

系统拓扑图

3.2周界报警系统设计

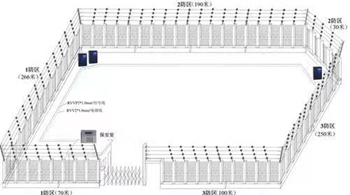

在工厂周界围墙上部署电子围栏，相对于传统的红外对射，电子围栏有一定的阻挡作用，可以防止不法分子翻墙越界入侵工厂和园区，相对于高压电网，脉冲电子围栏不会对入侵者造成人身伤害，且电子围栏误报率底，可以做到有效的入侵报警，此外电子围栏从安装调试、维护，使用寿命等综合因素来考虑是最好的选择。

3.3视频监控系统设计

在工厂出入口、及常规需要视频监控的区域部署高清网络摄像机，在开阔区域部署高速球机进行轮巡监控，在危险区域及易燃易爆、腐蚀产品仓库及生产车间部署防腐防爆摄像机进行实时监控。

后端服务器进行实时录像，监控中心大屏电视墙进行画面的实时显示，管理人员可以进行高效的可视化管理。

工厂园区一般会囤积大量的原料，一旦发生火情，危害程度极高，经济损失巨大，部署温度感知和火焰识别摄像机，可以有效监测火情。

3.4人员通道及门禁系统设计

在工厂出入口配置人行通道闸机及人脸识别一体机，企业员工提前录入人脸及详细信息，员工自动放行，联动考勤，访客在门卫处使用证件登记，授权时间后，识别人脸进入工厂，授权到期后，重新登记才可进入，有效管理访客。

工厂各部门出入口部署门磁锁或电插锁及人脸识别一体机，针对不同部门的权限和职能，给不同员工分配不同的进入权限，例如危险品仓库，只能专业特定的人员进去，则危险品仓库门禁只开放给特定人员，该人员刷脸可进去，其余人员无法刷脸进入。

人员管理及门禁管理系统支持进出人员统计，逗留时间统计等数据统计和分析功能，管理软件功能齐全，可以根据企业不同的业务场景和管理场景灵活分配和设置。

3.5车辆管理系统设计

工厂日常会有员工及外来车辆和货车的进出入，在一般车辆进出口和货车进出口分别部署车辆识别一体机和高速车辆道闸，员工车辆提前录入车辆管理系统，员工车辆进入工厂自动放行，访客车辆可登记后进入，授权时间过后需重新申请授权。送货车辆由送货出去口进出，出入口部署道闸和车辆识别一体机，登记后在系统内授予一定时间的通行权限。

后台管理系统可以同时管理多个车辆道闸，可以有效的进行车辆出入信息数据统计和分析，帮助工厂管理人员进行高效率的进行多个出入口的统一的安防管理。

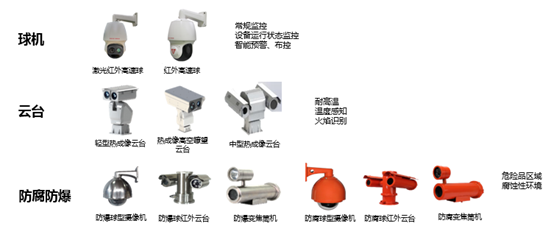

四、主要产品介绍

1）高清红外筒型摄像机（适合室外常规区域）

主要特性：

• 星光

• 全功能接口，支持TF卡（内置TF卡槽）

• 265编码，400万像素，1/2.7"靶面，报警输入/出，音频输入/出，RS485，最大128G TF CARD（内置TF卡槽）。AC24V/DC12V/POE自适应 ，2.8/4/6/8mm镜头可选。

• ONVIF，GB/T28181，120dB宽动态，强光抑制，透雾，支持三码流

• 周界，绊线等智能分析

2）高清红外半球型网络摄像机（适合室内常规区域）

主要特性：

• 星光

• 全功能接口，支持TF卡（内置TF卡槽）

• 265编码，400万像素，1/2.7"靶面，报警输入/出，音频输入/出，RS485，最大128G TF CARD（内置TF卡槽）。AC24V/DC12V/POE自适应2.8/4/6/8mm镜头可选。

• ONVIF，GB/T28181，120dB宽动态，强光抑制，透雾，支持三码流

• 周界，绊线等智能分析

3）高清室外红外高速球机（适合室外开阔区域）

主要特性：

• 红外补光150米

• 20倍光学变倍

• 全功能接口

• 265编码，400万像素，1/3"逐行扫描 COMS，支持全功能接口，红外补光150米，IP66防护，DC12V，20倍光学5.4-108mm

• ONVIF，GB/T28181，宽动态，走廊模式，强光抑制，透雾，支持三码流

• 水平360度连续旋转，水平速度01°~120°/秒；垂直旋转-10°~90°，垂直速度0.01°~35°/秒；255个预置位、8条巡航、1条自动扫描

4）高清防爆/防腐型红外球机(适合易燃易爆区域)

主要特性：

• 外壳采用316L不锈钢防爆型结构，20倍光学 4-108mm，标配20x机芯，有型式检测报告，1/2.8“ 支持分辨率1920*1080，支持H.265/H.264

• 防护等级:IP681 个 3/4" 出线孔，防爆合格证号：1516X

• 具有良好的抗腐蚀性能外形尺寸：Ø218(L)*273(H)mm

• 水平360度连续旋转，水平速度0°~180°/秒垂直旋转0°~90°，垂直速度0°~30°/秒

• 128个预置位、2条巡航、1条自动扫描，AC 24V，标配壁装支架（可选吊装）

5）高清防腐红外摄像机（适合腐蚀性较强区域）

主要特性：

• 外壳304不锈钢+防腐塑或316L不锈钢，20倍光学4-108mm，标配20x机芯，有型式检测报告，1/2.8“ 支持分辨率1920*1080，支持H.265/H.264

• 防护等级：IP66，尺寸：Ø218*273MM

• 重量：10KG，外形尺寸：Ø238(L)*312(H)mm，功耗：30W，AC 24V

• 水平360度连续旋转，水平速度0°~180°/秒，垂直旋转0°~90°，垂直速度0°~30°/秒

• 128个预置位、2条巡航、1条自动扫描，内置TF卡槽加热风扇(兼容265)，重量：9KG

• 标配壁装（可选吊装）
